  曲面生成帮是一款功能齐全的曲面生成软件,曲面生成帮适用范围为生成三维曲面实体模型,做为常见CAD软件的辅助工具而应用。客户依据必须进行涵数输入,就可以生成所需曲面,有必须的客户可以下载。

曲面生成帮

【基础介绍】

  “曲面生成帮”选用涵数输入生成曲面的方式,仅需记牢一些常见的曲面数学课关系式或充分发挥自身的数学课想像力就可生成,实际操作简单,所生成的曲面表述精确,并可将数据信息导进PROE或UG,便捷客户进一步的开发设计应用。

  软件应用流程(进行3个控制模块的填好或选择):

  (平面坐标为右手系,X轴径右,Y轴往上,Z轴与观查方位反过来,限制Zgt;0,Xgt;0)

【操作方法】

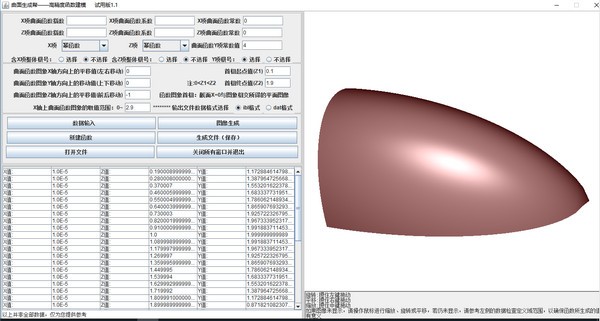

  例1适用幂函数的输入。以一个一部分椭球面(a=3;b=2;c=1)(截屏1)关系式为例子:y=√(-0.44*x^2-4*z^2 4)。

  1.进行涵数输入

  X项与Z项指数值输入2

  X项涵数指数输入-0.44

  Z项涵数指数输入-4

  X项与Z项参量输入0

  Y项参量输入4

  函数类型选择:X项与Z项都选择“幂函数”

  根号状况选择:含X项与含Z项总体根号状况为“不选择”,Y项根号为“选择”

  2.进行图像的室内空间部位及定义域范畴的明确(因限制Xgt;0且Zgt;0,即仅显示信息1/4的平面坐标范畴,因此 通常要依据必须开展图像的室内空间部位挪动)。

  X轴方位上平移数值0(上下挪动:偏移为恰逢 偏移为负数)

  Y轴方位上平移数值0(左右挪动:移位为恰逢 下沉为负数)

  Z轴方位上平移数值-1(前后左右挪动:移位为负数,后退为恰逢 因Zlt;0一部分的图像不显示,因此 要移位一个企业)

  以平移后的图像为标准,X轴上取值范围为0--2.9(输入2.9)

  总统起始点值0.1(Z1)(总统即横截面X=0与曲面交叉个人所得积分曲线)

  总统终点站值1.9(Z2)

  总统起始点值和终点站值即总统曲线图与Z轴的2个相交点的值(0lt;Z1lt;Z2)

  注:一般为了更好地保证 所生成的值更有意义,可适度变小定义域的范畴,因此 在X轴上的赋值和Z1、Z2的赋值要适度,不必靠近定义域的规定值。

  3.点一下“数据信息输入”,进行所述数据信息的输入,再点一下“图像生成”,生成图像。随后点击“生成文档(储存)”,在D盘文件目录下生成一个“qmscb”文件夹名称,点一下“打开文件”查询数据信息,可自主依据必须明确数据储存文件格式为.ibl或.dat,以便捷导进proe或ug应用。

  例2适用数次数据信息的输入(数最多10次)。以Y=X^2 Z^2 X Z为例子(截图2)

  1.涵数输入:最先进行X与Z的2次项的输入:

  X项与Z项指数值输入2

  X项与Z项涵数指数输入1

  X项Z项Y项参量都输入0

  函数类型选择:X项与Z项都选择“幂函数”

  根号状况选择:都为“不选择”

  2.进行图像的室内空间部位及定义域的明确

  X轴方位上平移数值0

  Y轴方位上平移数值0

  Z轴方位上平移数值0

  X轴上取值范围为0--1(输入1)

  总统起始点值0.1(Z1)

  总统终点站值1(Z2)(0lt;Z1lt;Z2)

  3.点一下“数据信息输入”,进行X和Z的2次项的输入,然后开展X与Z的1次项的输入:X项与Z项指数值输入1,X项、Z项涵数指数输入1,其他数据信息不会改变。

  4.再度点一下“数据信息输入”,进行X和Z的1次项的输入,点一下“图像生成”,生成图像。

  例3

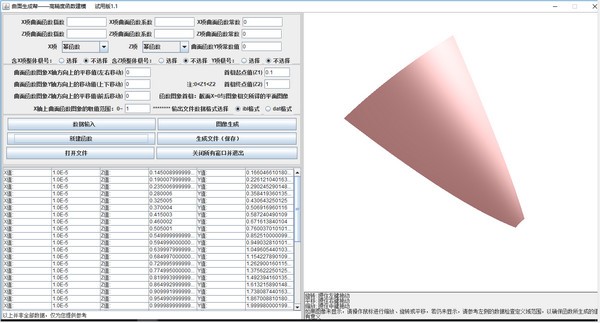

  适用幂函数形式的复合函数的输入,以y=√(1 (cosx)^2) z(截屏3)为例子:

  1.

  X项指数值输入2,Z项指数值输入1

  X项与Z项指数都输入1

  X项参量输入1,Z项与Y项参量输入0

  X项函数类型选择“余弦函数”,Z项选择“幂函数”

  含X项总体根号状况为“选择”

  含Z项与含Y项总体根号状况为“不选择”

  2.

  全部平移值都为0

  X轴上0--3.14

  总统起始点值0.1,终点站值3.0

  3.

  数据信息输入,生成图像和文档。

  注:点一下“图像生成”以后生成图像,很有可能因为显示信息范畴的缘故要用电脑鼠标调节图像部位和尺寸才可以见到图像,假如调节以后仍然没法见到图像,请查验对话框左下方所生成的数据信息是不是更有意义。

  运作程序流程时,若遇电脑杀毒软件杀毒请添加信任。

  此版本号为使用版,只出示五个文档的信息量,最新版本出示所有40个文档的信息量
