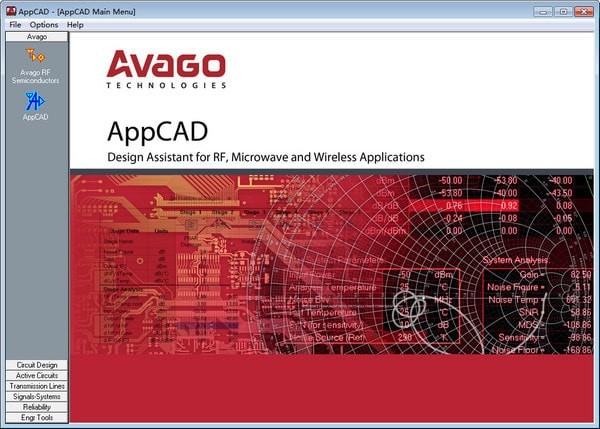

AppCAD(安捷伦阻抗软件) V4.0.0官方版

AppCAD(安捷伦阻抗软件)是一款阻抗计算软件，适用频射、微波加热和无线网络设计方案工程项目的计算，另外可用以许多 应用公司分立的结晶片、二极管到硅和GaAs集成电路芯片等电源电路、数据信号和系统软件的计算和设计方案！

【操作方法】

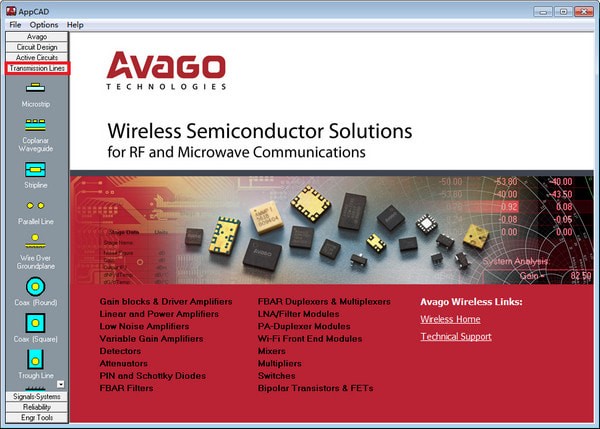

　　1、最先，打开软件，进行Transmissionn Lines栏，有微带线(Microstrip)、带状线（Stripline)和共面光波导入的（Coplanar Waveguide）等常见选择项。

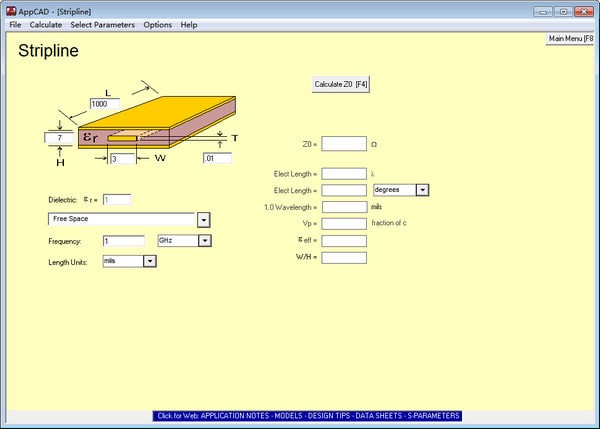

　　2、挑选带状线（Stripline)，页面以下：

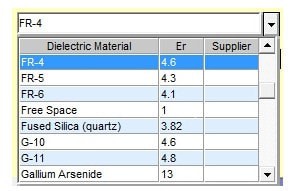

　　3、左侧深蓝色框架为键入主要参数区，能够设定图形界限、铜厚、到参照平面图间隔等主要参数，留意挑选适合的企业，设定进行后，点击 计算并輸出結果，在其中Z0为特点阻抗，若计算出的阻抗值不符合预估，可根据有效改动不一样的键入主要参数进行调节。在其中，相对介电常数的设定不可以键入随意标值，只有根据挑选物质种类明确其实际值，这一点比不上Polar方便使用。如下图所显示：

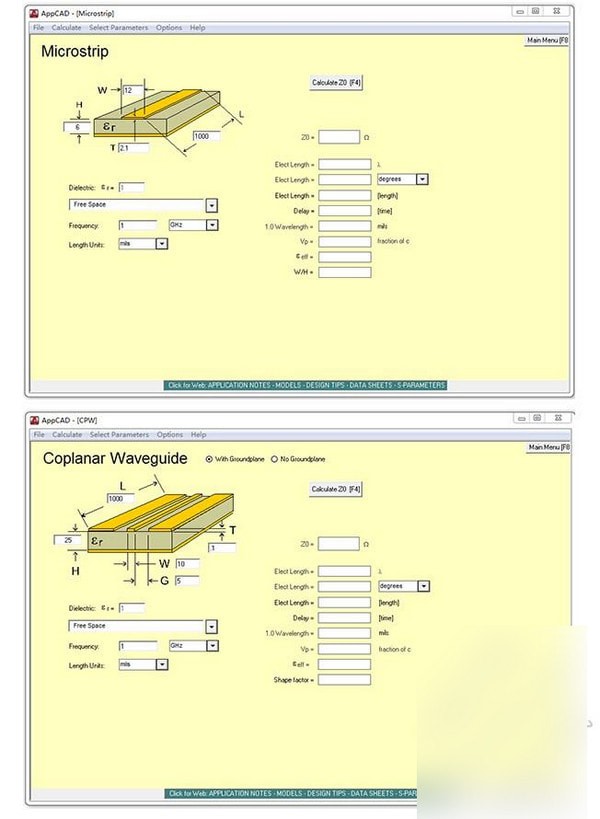

　　4、计算微带线(Microstrip)和共面光波导入的（Coplanar Waveguide）特点阻抗的流程与带状线的相近，实际页面各自以下：
