Match up(图形化编程软件) V2.05官方版

Match up是木柴创业者发布的一款为Arduino兼容服务平台商品所涉及到的图形化编程软件，Match up彻底单独于Arduino IDE却极致兼容多种类型的Arduino主控芯片，且包含很多的电子器件控制模块运用，可立即转换形成文字化编码，无需下载各种各样库文件。

在Match up的控制模块拼凑页面，你能根据拖拖拉拉电子器件控制模块开展硬件配置电源电路的联接；在逻辑性拼凑页面，你能根据拖拖拉拉逻辑性控制模块开展程序流程的撰写。这类积木搭建式的拼凑方式，让硬件配置电源电路联接越来越简易，让逻辑程序撰写已不繁杂。

Match up致力于训炼学员的思维逻辑，根据“手机游戏”把握住学员的兴趣爱好，让学员在玩中学到专业知识。

【操作方法】

　　一、Matchup安裝流程

　　第一步：在本网站免费下载Match up软件

　　第二步：安裝驱动软件

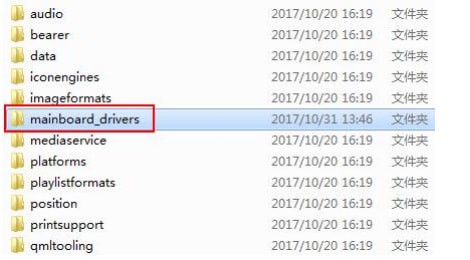

　　驱动器在Matchup安装包里边的mainboard_driver文件夹里边

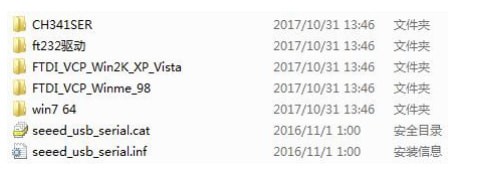

　　驱动器文件夹名称内包括joint主控芯片驱动器文档（CH341SER）、Seeeduino主控芯片驱动器文档（seeed_usb_serial）等

　　电脑连接：

　　将joint主控芯片或是Seeeduino主控芯片根据USB联接到电脑上

　　打开计算机的“设备管理器”，能够见到：

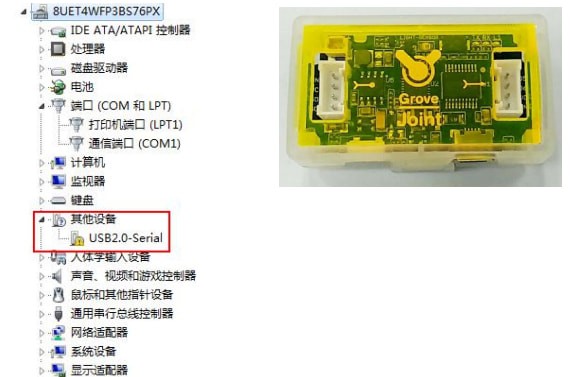

　　1、假如主控芯片是Grove joint（橘色的盒子，两个插口）

　　留意：joint主控芯片必须按一下通电电源开关。未恰当通电时，主控芯片左下方的信号灯会迅速的闪动；恰当通电时，主控芯片上左下方的信号灯长亮，右下方的红色LED灯闪动。

　　点一下该端口号鼠标右键，点一下“升级驱动软件”挑选恰当的驱动器文件夹名称

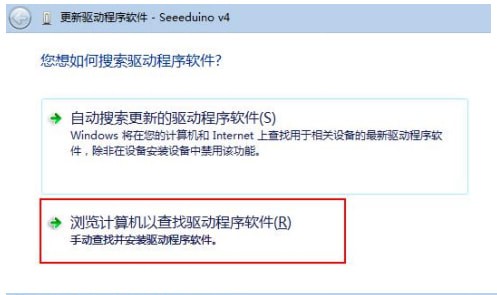

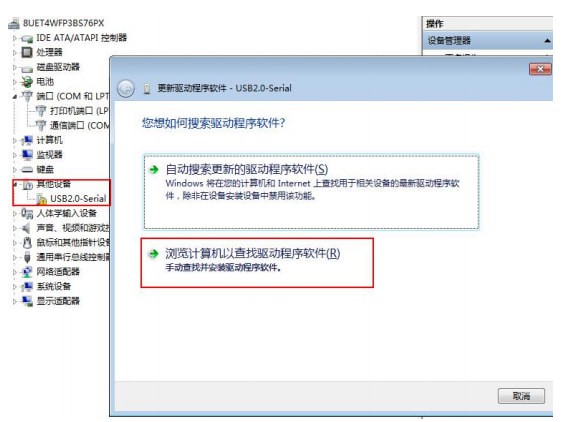

　　点一下“访问 电子计算机以搜索驱动软件软件”；点一下“访问 （R）...”

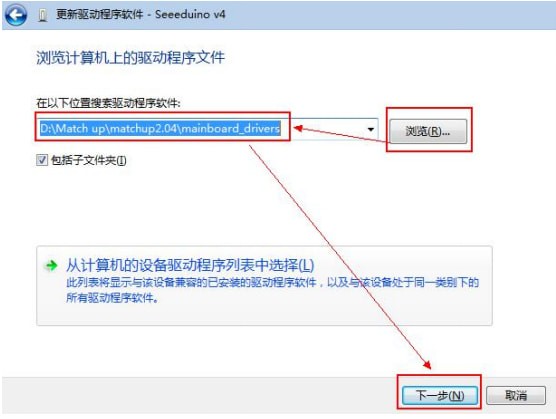

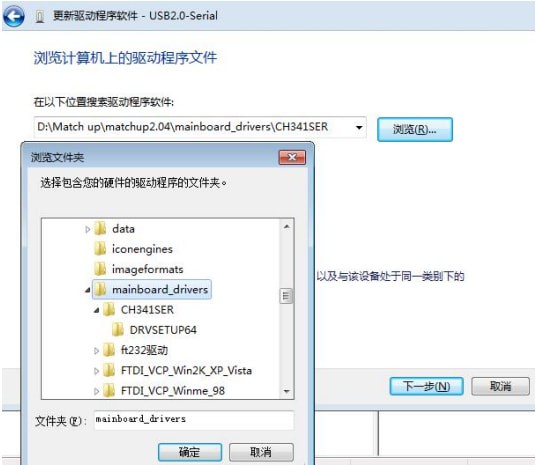

　　挑选恰当的驱动器文档，点一下下一步

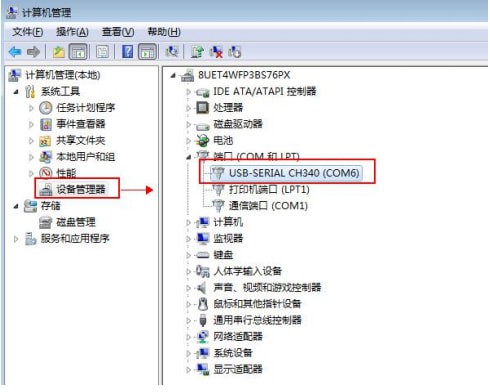

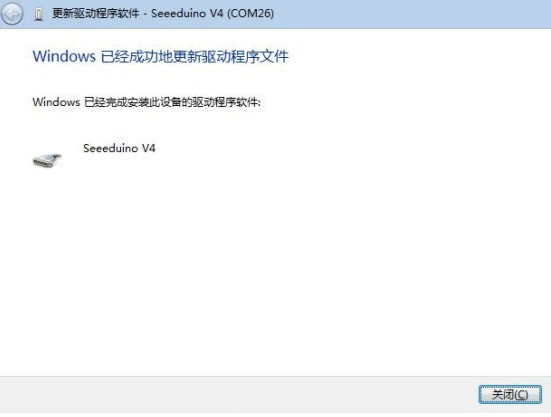

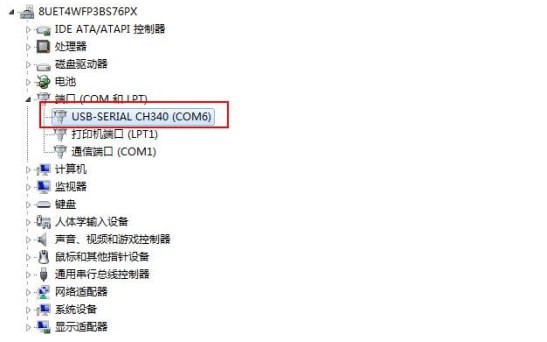

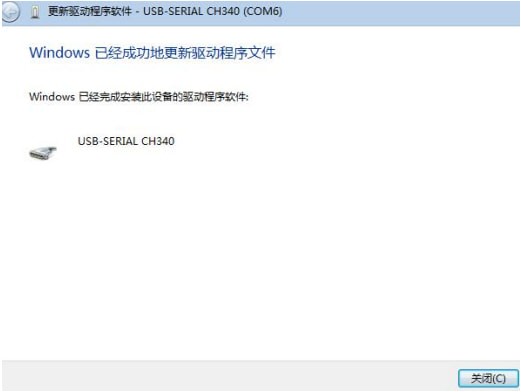

　　安裝取得成功后，该端口号前边的黄色感叹号将消退，而且会在“设备管理器”的“端口号”处显示信息该端口号及服务器端口。

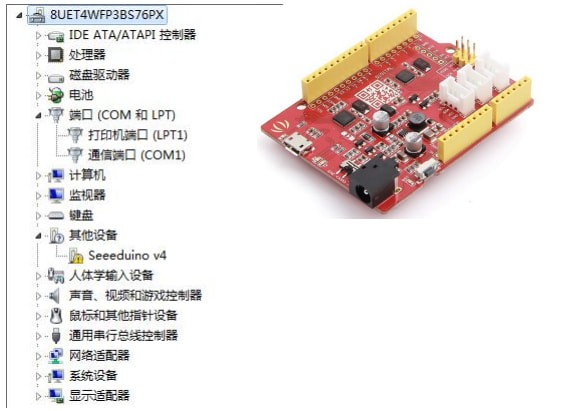

　　2、假如主控芯片是Seeeduino（红色的木板）

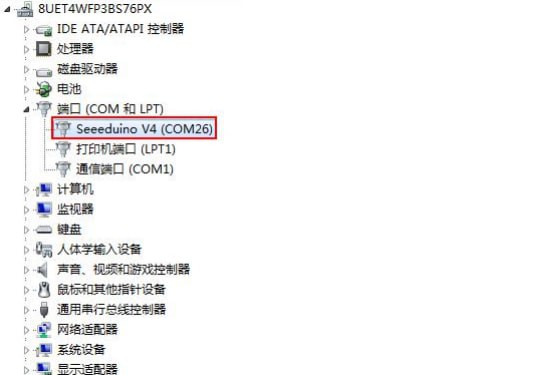

　　与joint主控芯片的安装驱动一致，点一下端口号鼠标右键，更新驱动文档，挑选恰当的驱动器文档就可以。

　　二、Matchup的【操作方法】

　　第一步：电子器件控制模块的拖拖拉拉

　　以joint主控芯片表明

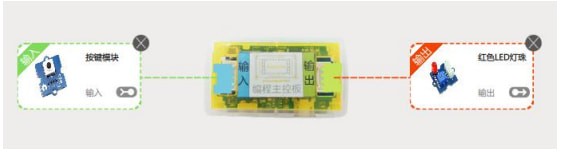

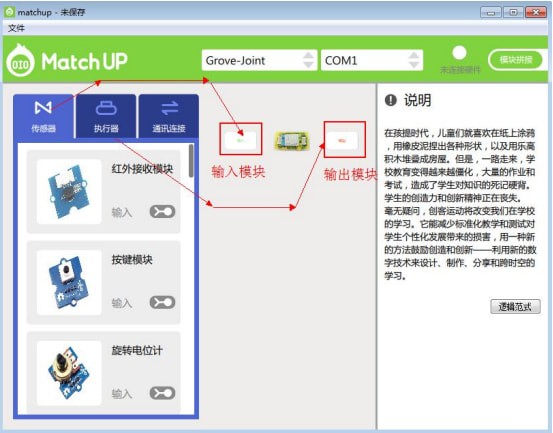

　　在“控制模块拼凑”页面，将“感应器”栏的电子器件控制模块拖拖拉拉进“键入控制模块”，将“电动执行机构”栏下的电子器件控制模块拖拖拉拉进“plc模块”。比如，应用joint主控芯片、“功能键控制模块”和“红色LED灯珠”。

　　第二步：逻辑性控制模块的拖拖拉拉

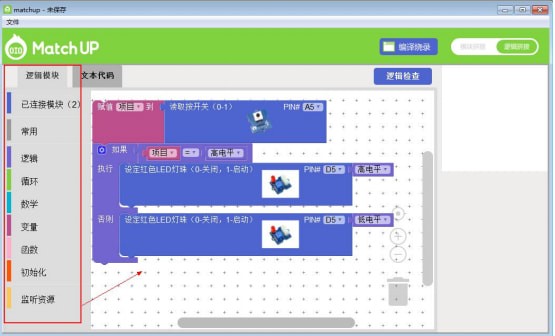

　　在“逻辑性拼凑”页面，将电子器件控制模块根据左侧的“逻辑性控制模块”中寻找适合的逻辑性句子拼凑起來。如下图，要想完成的作用是：当检验到轻触开关被按住，则照亮红色LED灯珠；若轻触开关未被按住，则不照亮红色LED灯珠。

　　第三步：程序流程的编译程序烧录

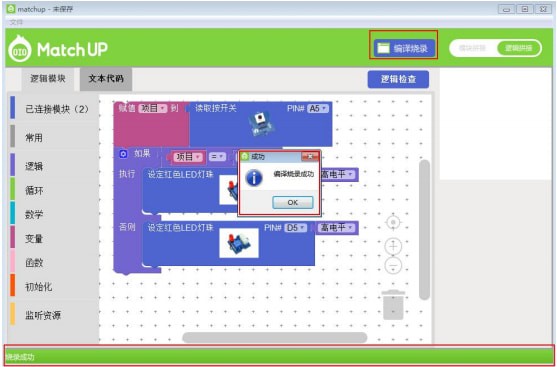

　　点一下“编译程序烧录”，等候，当下边的时间轴即将完毕时，joint主控芯片上面有红色灯闪动，闪动完毕，软件页面上面显示信息“编译程序烧录取得成功”。

　　三、Matchup难题查验流程

　　若“编译程序烧录”不成功，必须先清查是不是恰当联接串口通信，是不是恰当联接上硬件配置，在应用joint主控芯片时，是不是有通电。次之分辨是不是别的难题。

　　若在驱动安装时出現难题，能够试着关闭电脑的安全管家软件重装。

　　实际的流程以下：

　　第一步：Matchup主网页页面上的com口是不是挑选恰当？

　　1、联接上主控芯片

　　留意：应用joint主控芯片时，必须按一下功能键，才大会上电，这时主控芯片上面有红色LED灯闪动。

　　2、开启设备管理器

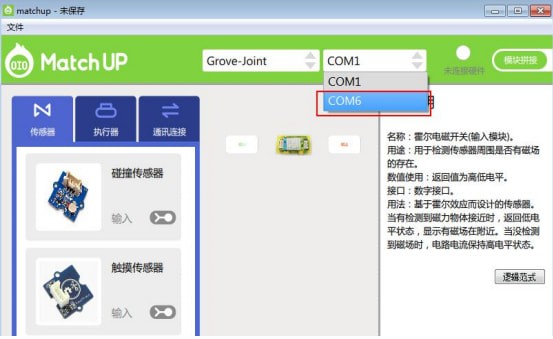

　　点击“我的电脑”/“电子计算机”鼠标点击，点一下端口号

　　查询串宣传口号是不是与软件上的串宣传口号一致

　　第二步：驱动器是不是取得成功安裝？

　　1、打开计算机的“设备管理器”

　　2、查询驱动器是不是安裝取得成功

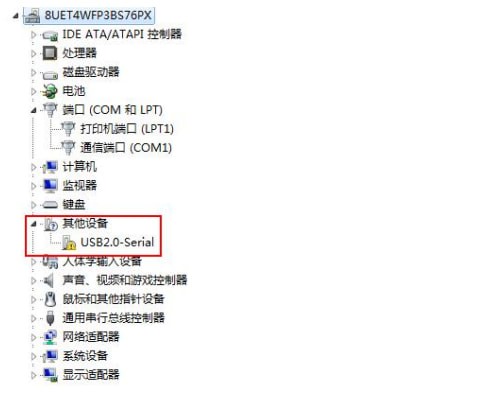

　　若驱动器未安裝取得成功，电脑上鉴别不上该端口号机器设备，可能给该端口号机器设备标识一个淡黄色的惊叹号。

　　3、驱动安装

　　安裝流程可参考“Matchup安裝及【操作方法】”。

　　第三步：USB线是不是有什么问题？

　　查验硬件配置电源电路的联接是不是有什么问题，例如，插口松脱。拆换USB线，或是拆换USB接口。

　　第四步：MatchUp的安装路径

　　把Matchup软件安装文件放进桌面上后再开启试一下；

　　第五步：清除杀病毒软件的危害

　　把电脑上的杀病毒软件（比如：360、腾讯电脑管家等）关掉后再开启试一下；

　　第六步：电脑主板上的电源电压是不是一致

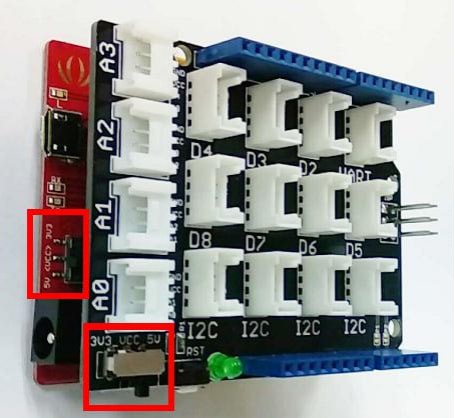

　　查验BaseShield木板上的开关电源拨动开关跟Seeeduino木板上的工作电压拨动开关是不是一致，一般都转动到5v；

　　第七步：拆换主控芯片

　　拆换另一个主控芯片（最好早已确定没什么问题的主控芯片）试试。

　　别的难题

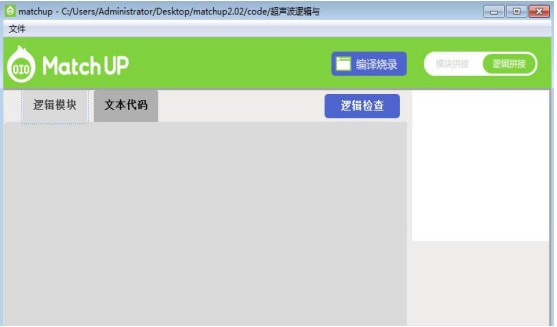

　　1.若开启软件，显示信息异常，比如显示信息黑屏（或是无一切显示信息）。可能是独立显卡太老，拆换电脑上试一下；

　　2.若烧录不成功，且早已清除了上列难题。用电脑鼠标在软件页面正下方迟缓挪动，当鼠标箭头变为如下图所显示模样

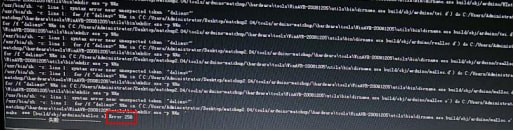

　　拉起情况信息内容页面，假如错误报告如下图：

　　解决方案是：

　　开启压缩包“patch-matchup”

　　将该文件目录下的三个文档遮盖掉matchUp软件安装文件下的文件夹名称“scripts”里的文档（比如途径：C:UsersAdministratorDesktopmatchup2.02toolsarduino-matchupscripts）。

　　3、假如出現下边难题，再次“更新”一下网页页面就可以；根据点一下右上方转换开关 ，转换一次就可以，例如先点一下转换到控制模块拼凑，随后再次点一下转换到逻辑性拼凑；
