先闻cad工具箱 V2018免费版

　　先闻cad工具箱是一款专为钢结构和绘图开发设计的cad工具箱，有着包含绘图工具、绘图輔助工具、文本工具等常见工具，门刚拆图工具，輔助模型工具、网架原材料表改动工具等多种多样工具，为从业钢结构的客户产生了多种多样便捷。

【基础介绍】

　　先闻cad工具箱是一款专为钢结构和绘图开发设计的cad工具箱，有着丰富多彩的钢架结构有关的cad提高工具，包含绘图工具、绘图輔助工具、文本工具等常见工具;门刚拆图工具;斜面进行工具;輔助模型工具、网架原材料表改动工具、网架分片生产加工工具等网架輔助工具;详尽的明细工具及其强劲的三维3S管桁架绘图工具，为从业钢结构的客户产生了多种多样便捷，进一步提高了绘图和设计方案高效率。

【功能介绍】

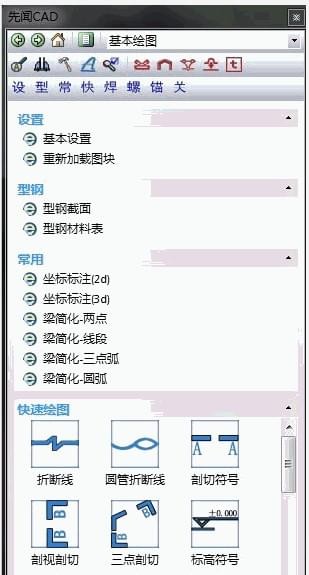

　　一、常见工具

　　常见工具包括常见的绘图、标识符工具及涂层实际操作等作用，相互配合不一样的升值控制模块，可以使钢架结构专业技术人员的绘图省时省力，更为高效率和精确。

　　1、丰富多彩的绘图工具：绘图工具有钢架结构常见节点图、绘图常用符号、焊接标明、钢柱简单化绘图及相贯线绘图等许多 好用便捷的绘图作用。

　　2、常见绘图輔助工具：绘图輔助工具是将绘图中繁杂的实际操作开展核算、梳理，用简易的命令进行必须的实际操作，如Z座标归零、曲线图按段、节点图放缩、合拼直线相仿节点等作用。

　　3、常见文本工具：包括常见的文本编辑工具。

　　4、显示信息及掩藏工具：能够一部分、按层、按色调、按线形、分类显示信息或是掩藏，便捷在繁杂图型中挑选需要的一部分。

　　5、涂层解决工具： CAD自身内置涂层工具功能齐全，可是实际操作繁杂，涂层解决工具在进行CAD自身涂层工具作用的前提条件下，使实际操作简易、便捷。

　　二、门刚拆图工具

　　门刚拆图工具是一款为钢架结构门式钢架拆图劳动量身打造出的软件工具，其构造归类普遍详尽、软件开发技术专业有效、应用实际操作简易便捷，让门式钢架繁杂枯燥乏味的拆图工作中越来越轻松自在。

　　1、归类详尽，包括了门式钢架次序预制构件。

　　2、每一个控制模块中基本参数可按客户规定界定，数据信息调节时工程图纸转变形象化显示信息。

　　3、生成构件图，不规律板全自动分拆并标出耗损范畴。

　　4、生成公差标注，全自动绘图剖视图。

　　5、零件自动编号，统计分析总数，同样零件合并。

　　6、生成零件规格型号、长短、材料等原材料表信息内容。

　　7、测算零件单重、总重量及面积。

　　8、数据信息键入进行后生成节点详图，客户可挑选工程图占比。

　　9、在CAD中出图。

　　三、斜面进行工具

　　斜面进行工具是先闻CAD工具箱对于钢结构工程施工中出現的单叶双曲面板才开展进行开料的一款技术专业工具。手工制作进行单叶双曲面板存有进行精密度低、全过程用时费力、生产加工耗损大等大的缺点，钣金件工具能非常好的处理所述难题。在创建双曲面板室内空间实体模型的基本上，根据钣金件工具全自动生成展开后的厚钢板。钣金件工具具备实际操作简易、出图方便、数据信息精准等特性，解决了钢结构工程施工中斜面板进行的瓶颈问题，能够说成施工放样技术性的一大发展。

　　1、挑选横断面曲线图，点取横断面根据途径的根据点，随后挑选横断面根据的途径曲线图，产生三角形网格斜面，横断面垂直平分曲线图当今横断面切线方向。

　　2、键入总宽方位和长短方位三角形总数，挑选横断面曲线图，点取横断面根据途径的根据点，随后挑选横断面根据的途径曲线图，产生三角形网格斜面，横断面部位均垂直平分地面。

　　3、键入总宽方位和长短方位三角形总数，挑选横断面曲线图，点取横断面根据途径的根据点，随后挑选横断面根据的途径曲线图，产生三角形网格斜面，横断面部位垂直平分途径曲线图。

　　4、选择线模创建三角形网格仿真模拟室内空间斜面板。

　　5、出三角网格，开展迭代计算。

　　6、进行室内空间三角网格获得平面图网格。

　　7、选择生成的三角形网格，生成外轮廊。选择外轮廊拷贝就可以获得开料板样子。

　　8、选择室内空间三角网格上的基准点序号，生成每一个基准点的三维坐标，并归纳产生报表。

　　四、网架輔助工具

　　网架輔助工具是先闻CAD工具箱的升值控制模块之一，主要是对于网架构造开发设计的专用型工具，包括网架前解决及后处理工艺好用工具，前解决工具能够提升 网架模型的速率，后处理工艺工具使网架工程图纸改动更为便捷，使网架分片生产加工越来越简易易实际操作。

　　1、好用的輔助模型工具：

　　知弦生成其他层用以由繁杂的单面网格斜面生成室内空间网格构造，一般单面斜面网格构造的模型非常简单，可是从单面到两层网架构造的模型相对性较难完成，根据“已经知道弦生成别的层”就能便捷的进行。

　　直线双重拓宽用以有球体的网架CAD施工平面图转变成沒有球的线实体模型，每根构件双重等增加球体的半经的长短，删掉球体就获得了网架的线实体模型。

　　直线联接节点是将CAD绘图的实体模型线按单独网格开展按段。

　　连两弦固层腹杆能够迅速的联接左右弦层间的腹杆，客户要是各自挑选弦层1和旋层2，程序流程会全自动在弦层1、2间绘图腹杆

　　2、好用的网架原材料表改动工具：主要是对于网架原材料表报表开展改动而开发设计的工具，能够对选中的內容大批量调整，例如对一些选中标值乘于1.1的指数;能够删掉特定的列;能够对选中的报表内标值开展求饶测算。

　　3、网架分片生产加工工具：大中型网架构造一般规模和总面积很大，总体生产加工对加工厂家的生产能力规定很高，并且当场安裝务必等总体生产加工进行后才可以开展，应用“网架分片生产加工工具”能够对网架生产加工图开展实际操作，进行分片，完成分片生产加工、分片安裝，大大的节约成本、省时省力、提高工作效率。

　　4、螺栓球视角累积工具：螺栓球视角累积工具是依照球生产加工工作人员的习惯性对网架球的水平角按某一起点开展累积輸出的工具。

　　五、节点详图明细工具

　　节点详图明细工具是先闻CAD工具箱的升值控制模块之一，关键对于钢架结构施工图设计中的原材料表绘图及料单生成而开发设计，让客户能够迅速定编推进图上的原材料表，立即生成制做明细，发货清单，材料清单。巨大降低料单定编劳动量，减少绘图時间，提升精确性，降低因原材料表定编而造成的工程图纸不正确。

　　1、材料清单：键入零件序号、名字、规格型号、长短、材料、总数等主要参数，由程序流程全自动测算净重及面积，绘图到工程图纸，也可另存到外界文档。

　　2、明细生成：外界料单文档导进，生成制做明细，发货清单，材料清单。

　　3、明细归纳：挑选工程图纸中好几个原材料表，立即归纳生成制做明细，发货清单，材料清单。

　　4、编写明细：挑选工程图纸中的原材料表，读取程序界面，开展编写。

　　5、零件序号：绘图零件序号，同歩键入零件序号、名字、规格型号、长短、材料、总数等主要参数。

　　6、零件序号产生材料清单：载入单独或好几个零件序号，载入已键入主要参数到程序界面，开展事后輸出。

　　六、三维3S管桁架绘图工具

　　三维3S管桁架绘图工具是先闻CAD工具箱的升值控制模块之一，关键对于三维3S空间布局(关键对于管桁架)开发设计的专用型绘图輔助工具，让客户能够迅速绘图大中型繁杂室内空间排架结构的预制构件施工图纸，巨大降低绘图劳动量，减少绘图時间，提升精确性。

　　1、载入三维3S数据库文件：本软件关键适用3d3s-ver10所生成的数据库系统文档(txt)，载入实体模型文档后,CAD 中会全自动绘制3d3s中生成的实体模型。

　　2、实体模型校对工具：客户能够根据此指令，较为3d3s中的实体模型与本软件所生成的实体模型。分辨本软件是不是能进行绘图每日任务;客户还可以根据此指令查看实体模型中构件及连接点序号。

　　3、挑选绘图模块工具：该项工具主要是由客户挑选所要绘图的在实体模型中的某一一部分(也但是所有)。留意本工具应与绘图挑选模块组成应用。

　　4、绘图选中模块：挑选好绘图模块后，客户能够在新创建的dwg文件中挑选好插进点，软件会全自动绘制选定模块的构件序号、连接点序号、及其构件长短、连接点座标，及其原材料表。
