公法线长度计算 V1.0免费版

　　公法线长度计算软件是一款精巧好用的法线长度测算小助手。能够依据已经知道齿轮主要参数（齿数、变位系数、齿轮压力角、螺旋角、变位指数），开展公法线长度及跨齿数的测算。

【功能介绍】

　　跨棒距和齿厚中间沒有立即的可用公式计算表明的关联。

　　量棒的的选择 一般是在不会改变位 的状况下，

　　内齿量棒直徑=1.464m

　　外齿量棒直徑=1.68m

　　m表明变位系数 留意二点 1 .相交点在尽可能挨近分度圆 #160;2.棒内孔高过齿顶园，便于测量

【应用注意事项】

　　测量齿轮跨棒距M值或公法线长度W（W=（k×π×m S m×Z×0.014904384）÷ cos20），是操纵齿轮齿厚、鉴定有效齿侧空隙和确保轮系恰当齿合传动系统的关键检验方式。

　　选用跨棒距M值和公法线长度W检验的方式操纵齿轮齿厚，同归属于接触法测量。这类接触测量既简易又靠谱，因此 在4械零件几何图形量的测量中广泛运用。选用接触测量法开展精细测量时，测量仪器一直以面(平面图或斜面)与被测量零件的表层(平面图或斜面)相接触.这类接触方式的接触地应力较小。除此之外，在接触测量中测量仪器与被测零件表层中间是不允许互相嵌人的，并且零件规格的测量一直在静止不动情况或相对静止情况下开展的。依据之上基本概念，就可获知齿轮几何图形量的接触测量应考虑下列2个基础标准。

　　①两斜面(包含共扼齿面)相接触时，接触点务必有公法线。

　　②静态数据下的接触测量务必考虑结构力学上的基桩军衡标准，即力均衡和力矩平衡

　　ΕFi=O ΕMi =O (1-52)

　　针对规范渐开线齿轮齿轮，选用μm游标卡尺测量M和选用公法线游标卡尺测量W，能考虑之上二项基础标准。针对非对称加密渐开线齿轮齿轮跨棒距M的检验，也一样能考虑之上二项基础标准;但公法线长度W的检验就不能满足第二个基础标准规定。因而，正常情况下不可以选用公法线游标卡尺测量非对称加密渐开线齿轮齿轮的W。但能够在万能工具光学显微镜或投影机上，开展非接触式测量齿轮公法线长度W。

【操作方法】

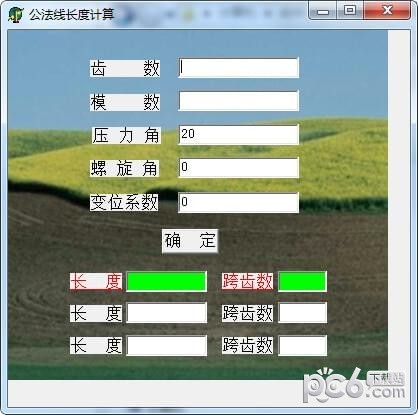

　　1、免费下载双击鼠标“公法线测算.exe”文档，立即运作软件。

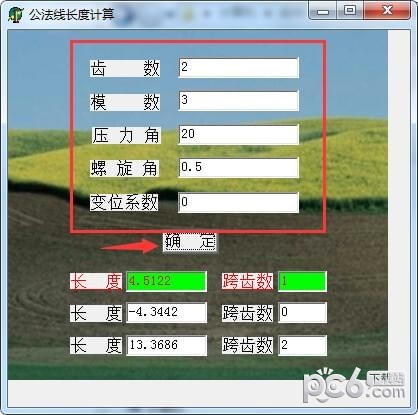

　　2、键入齿轮数据信息：依据具体情况键入齿数、变位系数、齿轮压力角、螺旋角、变位指数。

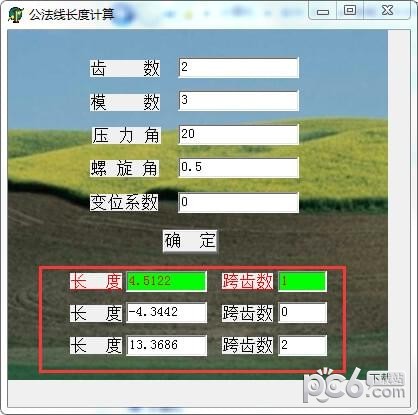

　　3、点一下明确，测算不一样跨齿数下的公法线长度。
